磁翻板液位計量程范圍

磁翻板液位計是用于儲罐、槽罐等容器液位測量的*選儀表，因其具有結構簡單、顯示醒目、安裝方便等特點，在化工、食品、醫藥等行業有著廣泛地應用。為讓大家對磁翻板液位計有更為深入的了解，這里為大家淺談下磁翻板液位計的量程和分段結構，希望對大家有所幫助。

一、磁翻板液位計的量程

磁翻板液位計的測量量程是指上下兩個連接法蘭之間的中心距，它的長度可以根據用戶要求定做。

二、磁翻板液位計的分段結構

因現場儲罐的高度不等，如果磁翻板液位計太長，會增加運輸?shù)某杀竞桶惭b的難度。所以為避免這種情況出現，我們一般將測量范圍大于4m的液位計，進行分段制作。由于分段制作的磁翻板液位計普通的磁翻板液位計的制作工藝相同，所以對測量的效果和測量的精度不會有影響。

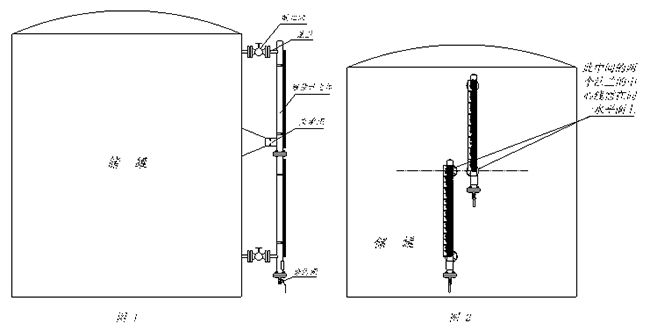

磁翻板液位計的分段方法通常有兩種形式（如圖1，圖2），具體采取哪種形式可根據客戶現場設備的實際接口形式而定。圖1所示的分段方法是將一臺磁翻板液位計分成二段、三段等，中間通過法蘭對接的形式，對接兩邊的內孔要求平滑過渡，使浮子能夠順暢地上下移動；安裝時要先使各個法蘭對準，再同時緊固螺栓；根據磁翻板液位計的長短以及儲罐上現有的支撐點來定中間支撐點的數量。圖2所示的分段方法是采用錯位安裝的形式，使用兩臺或若干臺獨立的磁翻板液位計，在安裝時，要使下面一臺的上端過程法蘭的中心線與上面一臺的下端過程法蘭中心處在同一水平面上，以保證測量的連續性。

與其他液位計相比，可以說，磁翻板液位計的*大不同之處就是可以分段或分體安裝，這既方便了運輸，也使成本大大降低，且不會影響到測量的效果。
