頂裝磁翻板液位計帶遠傳接線圖

頂裝磁翻板液位計的遠傳功能是通過捆綁在浮筒管外壁上的干簧管遠傳變送器來實現遠傳的，其可與電動型儀表和顯示儀表相連接，達到控制、調節、顯示和報警的目的。頂裝磁翻板液位計在石油、化工、冶金、環保、電力、樓宇、食品等行業有著廣泛的應用。但要保證其穩定可靠地工作，干簧管遠傳變送器的正確接線必不可少。那么，干簧管遠傳送器實際使用中應如何進行正確接線，實現與外圍的執行機構或顯示儀表裝置的連接呢？本文結合接線圖談?wù)?a href="http://m.medent.cn/cfbywj/">頂裝磁翻板液位計帶遠傳如何正確接線。

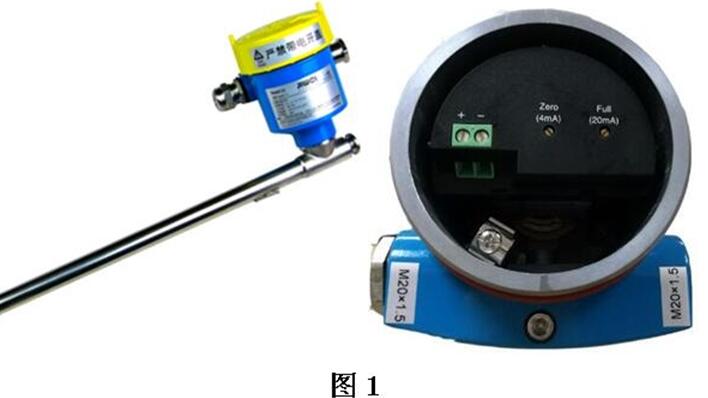

圖-1為計為Reed-11干簧管遠傳送器，它由干簧管液位傳感部分、轉化電路模塊和保護外殼組成，其供電電壓為24VDC，輸出信號為4～20mA標準電流信號。



變送器安裝接線時應先慢慢打開外殼上蓋，如圖-1的右邊所示，可以看到內部有液位信號轉化模塊，在模塊的上表面可以清晰地看見兩個接線位，旁邊印有“+”，“-”標識，其中“+”接電源的正*，“-”接電源的負*；在進行變送器的接線時，務必先確認外部提供的電源為24VDC，方可進行接線，如果電源電壓值不符合要求，儀表工作會不正常，容易造成變送器的損壞。



接線時應先將線纜穿過防水接頭，按標識進行連接，其中“+”接電源的正*，“-”接電源的負*，不能接反；接線完畢后，應旋緊接頭螺母鎖緊線纜，擰緊上蓋，并旋轉儀表外殼，將防水接頭朝下，如圖-2所示，防止雨水進入殼體內；外殼應按要求進行接地。線纜應選用屏蔽二芯雙絞銅線，線徑應大于0.8mm²，并使用單獨穿線管進行鋪設，盡量避開大功率電動機、變壓器等強磁場干擾源，線纜一端的屏蔽線應進行可靠接地，以提高信號的穩定傳輸。



計為遠傳磁翻板液位計是Flap-11系列磁翻板液位計與SW-11磁開關或Reed-11干簧管遠傳變送器配套而成。其核心部件采用進口芯片和進口干簧管，外保護管采用304材質，提高了遠傳變送器的抗腐蝕性與可靠性。計為SW-11磁開關和Reed-11干簧管遠傳送器，均通過隔爆和本安雙重防爆認證，更適合在具有爆炸危險環境惡劣的場合下應用。
